一、 设计所需的资料
（1）1∶∶500~1∶2000比例的矿区地质地形图。
（2）竖井工程地质勘察报告。
（3）开拓系统纵投影图及采矿阶段平面图。
（4）井口工业场地总平面图。
（5）当地的气象资料。最大年降雨量、最高洪水位、冻结深度、最大风速及主导风向、最高（低）气温、地震烈度等。
（6）井筒用途、服务年限、井筒提升高度以及该井筒是否延深等。
（7）井筒内提升容器（罐笼、箕斗）、管缆的规格尺寸以及其数量和布置要求、井口机械基础布置（摇台、推车机、阻车器及箕斗装载设施等）。
（8）井筒通过的最大风速、最大件和长材料的规格。
（9）井颈内预留孔（洞）位置及规格、井架（塔）在最不利荷载作用下的支座反力及支座基础图（螺栓规格、数量及位置）。
（10）井筒预埋件、其他设施（装载设施、粉矿回收设施等）。
（11）当地材料供应情况及材料来源。
二、设计相关要求
对工程地质、水文地质的勘察要求： 一般要求 在井筒施工图设计之前，一般应打竖井工程钻，并按竖井工程钻任务书要求提交工程地质及水文地质勘察报告。 当具下列条件之一时，可考虑不打检查钻孔，但应提交工程地质勘察报告∶
（1）已有勘探资料查明竖井穿过岩层的工程地质和水文地质条件简单;
（2）井筒周围25m范围内已有钻孔，并有符合检查钻孔要求的工程地质和水文地质资料;
（3）矿区已有生产矿井，已取得了工程地质和水文地质资料及其变化规律。
钻孔的布置和技术要求钻孔布置∶
钻孔布置∶
（1）当水文地质条件简单、涌水量较小时，可以在井筒圆周范围内布置检查钻孔;
（2）水文地质条件中等时，在距井筒中心10-25m范围内布置一个检查钻孔，当两个井筒相距较近不大于 50m时，可在两井筒中间布置钻孔;
（3）水文地质条件复杂时，检查钻孔数目及布置应根据具体条件确定;
（4）专为探测溶洞或施工特殊需要的检查钻孔，可布置在井筒圆周范围内，但任何情况不得布置在井底车场巷道的上方。

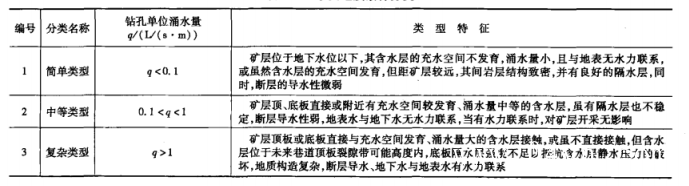

水位地质条件分类
检查钻孔技术要求∶
（1）竖井检查钻孔的终孔深度应大于井筒设计深度3~5m，终孔直径应满足要求;
（2）检查钻孔每钻进20~30m 应测斜一次，测出该钻孔的倾角、方位角、钻孔的偏斜率，偏斜率应控制在1.5%以内;
（3）应全孔取芯，其采取率在土层中和岩层中应不小于75%，在砂层、破碎带、软弱夹层和溶洞充填物中不宜小于60%，并应用物探测井法测定层位;
（4）检查钻孔应做好简易水文观测工作，对各主要含水层（组）应分层进行抽水试验，每次抽水最后一次水位降低时，采取水质分析样，同时测定水温和气温;
（5）钻进结束后，除施工过程中需要利用的钻孔外，均应用不低于MI00水泥砂浆封堵严密，并设置永久性标志。

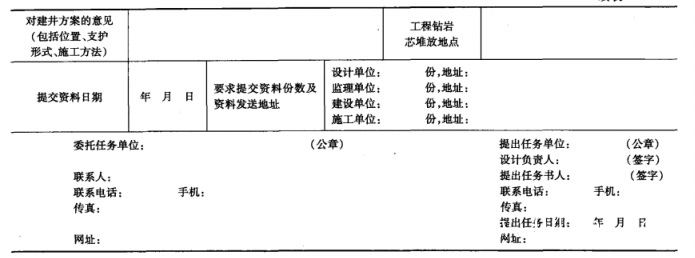

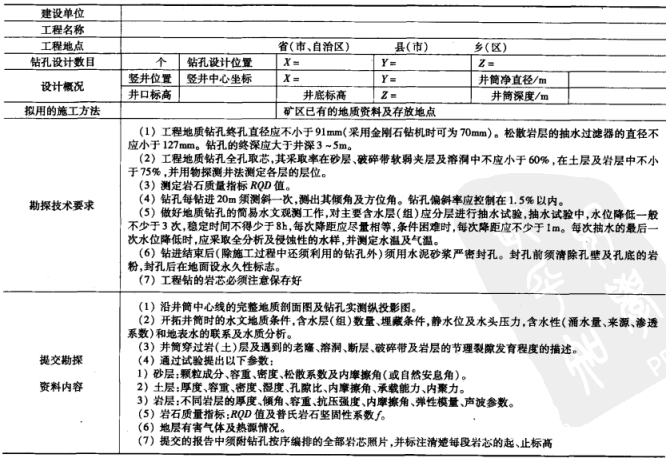

竖井工程地质勘探钻任务书
