一、竖井断面布置的原则
1、 断面布置的一般规定
（1）作为安全出口的竖井，当设有一套罐笼提升系统时，必须设置梯子间;当设有两套在动力上互不依赖的罐笼提升系统时，可不设梯子间。梯子间的布置必须符合规定。

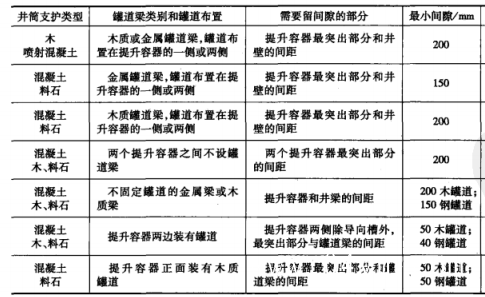

（2）井筒内提升容器与井壁或罐道梁之间的安全间家必须符合下表的规定。
（3）提升容器的导向槽（器）与罐道之间的间隙应符合下列规定∶钢轨罐道每侧不得超过5mm;木罐道每侧不得超过10mm;采用钢丝绳罐道时，导向器内直径应大于罐道钢绳直径2-5mm。
（4）井筒最高允许风速不得超过下列规定∶专用风井、风酮为15m/s;专用物料提升井为12m/s;提升人员和物料的井筒及修理中的井筒为8m/s。
（5）井筒布置应力求紧凑合理，净直径较小的井筒可以采用500mm的模数进级，矩形井筒及直径较大的圆形井筒一般采用100mm 模数进级。
二、竖井断面布置应考虑的因素
（1）圆形断面受力条件好，通风阻力小，适用于井筒服务年限大于10-15年的矿山;矩形断面受力条件差，但断面有效利用率高，可用木材和混凝土支护，多用于服务年限小的小型矿山。
（2）提升容器的类型、数量、规格、罐道形式及其布置是决定井筒断面的主要因素。当为混合井或后期需延深的竖井断面应根据具体要求，考虑留有安装风筒或延深间的余地。
（3）根据管缆的规格、数量及安装要求在断面边部设置管缆间和梯子间，以便充分利用断面。
