罐笼井井筒断面设计

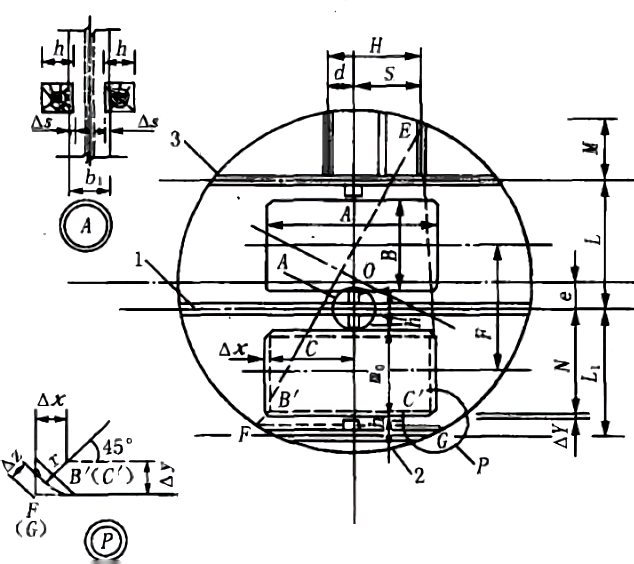

井筒各构件间平面尺寸根据图下图分别计算∶

1-1号罐道粱，宽度为b_1；2—2号罐道粱，宽度为b_2；3-3号罐道梁，宽度为b_3。

（1）罐道梁间水平中心间距∶

式中 L₁，L——两相邻罐道梁水平中心距离，mm;
m₀————提升容器要求的罐道之间的水平净间距，由罐笼型号确定，mm;h——木质罐道的高度，mm;


Δ_s———连接处木罐道卡人钢罐梁的深度（或
木罐道切口深度），mm;
b₁，b₂，b₃——罐道梁的宽度，mm。

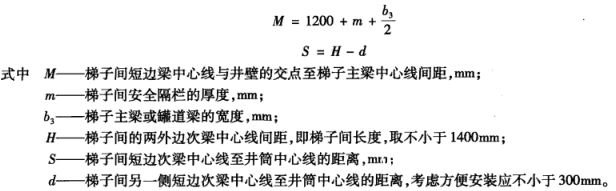

2、梯子间尺寸计算

图解法确定井筒直径步骤如下∶

（1）按计算出的提升间、梯子间平面结构布置尺寸，采用1∶20或1∶50的比例尺绘制井筒构件（装备）布置图，如图L1、L、M、S、d等，按M和S值交点确定E点。

（2）对于切角罐笼的拐角收缩尺寸为△x=△y，可求得B'和C'点。以B'和C'点为圆心，r=△x=△y为半径画圆得出罐笼最突出部分与井壁间的安全界限，再从B'和C'点沿角平分线向外量取A2+r，则得出F或C点。

（3）连接E、F、G三点为△EFG，作该三角形的外接圆，确定圆心0点，井筒半径R=OE=OF=OG可量得，并按井筒直径进级规定进级，量得e值，取为整数。

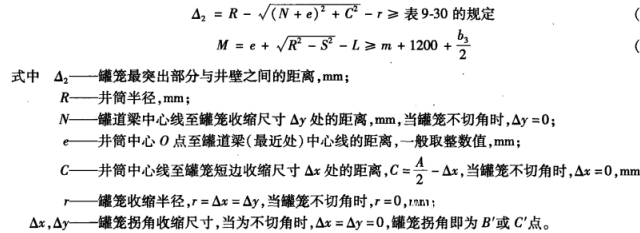

（4）验算并调整△2、M值∶

（5）用允许最大风速校核井筒断面。

（6）按计算的井筒支护厚度，绘制井筒断面图。

若将E点确定在梯子格短边梯子次梁中时，梯子间平台尺寸稍小，井筒断面可减小，这在管缆较少的井简可取。

解析法确定井筒直径步骤如下∶

（1）由图中的各构件平面几何关系，可列出下列方程式，并解联立方程求解出R和e值。

当罐道梁宽度相等时用式计算N∶

L₁、L、M、S为已知数，代人联立解出R和e。调整井筒直径D符合进级模数要求和e值为整数。

（2）根据确定的R，e值，校核△，、M，使之均符合规定。


（3）按允许的最大风速校核井筒断面。

（4）按比例和计算的井壁厚度绘制井筒断面图。
当M值的梯子次梁改为距井筒中心为d的粱时，则用式联立解得R和e，井筒断面较经济∶

（L-e＋M）³＋d=R2
当罐笼不切角时，r=△x=Ay=0，罐笼拐角即为B'或C'点。
